付属金物
ワイヤーホルダー
ワイヤーホルダーS
ワイヤーホルダーL
ワイヤーホルダーU M8,M12

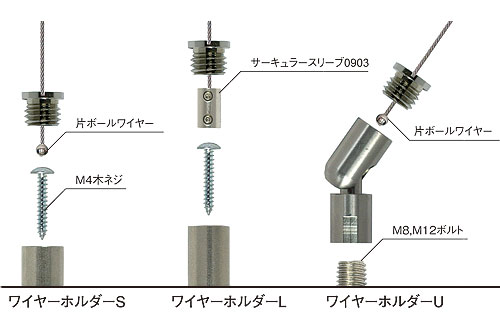

ワイヤーホルダー取付例
※ ワイヤー、木ネジ、サーキュラースリーブ、ボルトは別途お求め下さい。
| 品番 |
寸法(mm) | 内穴径(mm) | 取付方法 | 価格 |
|---|---|---|---|---|
| ワイヤーホルダーS | φ16x17.5 | 3.2 | M4木ネジ | 900 |
| ワイヤーホルダーL | φ16x25.5 | 3.2 | M4木ネジ | 1,000 |
| ワイヤーホルダーU M8 | φ16x46.5 | 3.2 | M8ボルト | 2,200 |
| ワイヤーホルダーU M12 | φ16x46.5 | 3.2 | M12ボルト | 2,400 |
サーキュラースリーブ
サーキュラースリーブ 0903
サーキュラースリーブ 1005
サーキュラースリーブ 1507
| 品番 |
寸法(mm) | 内穴径(mm) | 価格 |
|---|---|---|---|
| サーキュラースリーブ0903 | φ9x15 | 3.3 | 600 |
| サーキュラースリーブ1005 | φ10x15 | 5 | 600 |
| サーキュラースリーブ1507 | φ15x20 | 7 | 800 |
アイボルト
| 品番 |
ねじ径(mm) | 価格 |
|---|---|---|
| アイボルトM6 | M6 | 600 |
※ 各種サイズございます。お問い合わせ下さい。
アイナット
| 品番 |
ねじ径(mm) | 価格 |
|---|---|---|
| アイナットM6 | M6 | 840 |
※ 各種サイズございます。お問い合わせ下さい。
アルミミニロック
アルミミニロック小
アルミミニロック中
アルミミニロック大
アルミミニロック特大
| 品番 |
適正 ロープ径 (mm) |
寸法(mm) | 価格 | ||||
|---|---|---|---|---|---|---|---|
| B | b | D | d | L | |||
| アルミミニロック小 | φ0.8 | 2.6 | 1.1 | 3.2 | 1.7 | 7 | 10 |
| アルミミニロック中 | φ1.0 | 2.6 | 1.3 | 4 | 2.2 | 7 | 12 |
| アルミミニロック大 | φ1.2 | 3.1 | 1.6 | 5 | 3 | 7 | 13 |
| アルミミニロック特大 | φ1.5 | 3.2 | 1.7 | 5 | 3.3 | 7 | 15 |
